СТОМАТОЛОГИЧЕСКИЙ МИКРОСКОП как выбрать модель и комплектацию
автор к.т.н. Ф.А.Бронин

Рекомендуем включить Java Script!

Сегодня применение микроскопа в стоматологической практике является не экзотикой, а насущной необходимостью. Многие передовые стоматологические клиники используют микроскоп при работе с пациентами.

И для того, чтобы не отставать от конкурентов рано или поздно и перед специалистами вашей клиники встанет вопрос о необходимости приобретения микроскопа для использования в лечебной практике.

Рис.1 Стоматологический микроскоп в клинике

С приобретением микроскопа решается двойная задача, с одной стороны повышается качество лечения, а с другой увеличивается посещаемость, так как пациент всегда предпочтет ту стоматологическую клинику, которая имеет более современное оборудование.

На рис.1 показана работа с микроскопом в стоматологической клинике.

Рассмотрим вопрос, как выбрать стоматологический микроскоп. Для этого надо понимать, чем они различаются, и на что стоит обратить внимание при выборе.

Выбор микроскопа для профессионала не сложное дело, на которое уйдет совсем немного времени. Но вот как поступить тем специалистам, которые хотят купить хороший стоматологический микроскоп, но не имеют какого-либо опыта работы с ним.

Сделать правильный выбор поможет соблюдение важных и в тоже время простых правил.

Вначале рекомендуется хотя бы бегло ознакомиться с литературой, в которой имеются данные, необходимые для формулировки требований к конструкции микроскопа, который Вам нужен.

При этом не надо погружаться в изучение обширной технической литературы по данному вопросу. Необходимые сведения уже систематизированы в краткой форме специалистами по стоматологическим микроскопам.

Поэтому рекомендуем обратиться, например, к краткой, но технически емкой статье по данному вопросу на одном из сайтов компании ООО "ФИРМА БСТ-3" «Основные узлы и элементы стоматологического микроскопа и его оптические параметры».

После того как стало ясно, что же такое стоматологический микроскоп и из каких узлов и элементов он состоит, можно приступить к выбору конкретной модели микроскопа. При этом, для того чтобы придать этому выбору целенаправленный и понятный порядок, предлагается исходить из критерия цена - качество.

Поэтому в первую очередь надо определиться, какую цену ваша клиника готова заплатить за микроскоп. Этот параметр очень важный, ибо принимая его во внимание, практически можно исключить из рассмотрения 90% моделей микроскопов, имеющихся на отечественном рынке, и сделать акцент на технических характеристиках оставшихся 10% моделей.

Определившись с ценой, следует переходить ко второй составляющей предлагаемого выше параметра – качеству. Здесь ничего сложного нет, если делать выбор микроскопа по техническим характеристикам.

Выбор необходимых вам параметров микроскопа рекомендуем производить в следующей последовательности:

  1. крепление микроскопа
  2. бинокулярная головка
  3. источник света
  4. увеличение микроскопа
  5. фокусное расстояние
  6. элементы регистрации и документирования изображения
  7. дополнительные компоненты

Если сопоставить выбор по этим семи параметрам с суммой, которая выделена на покупку микроскопа, то получите ту модель микроскопа, которую хотите купить.

Рассмотрим, на что следует обратить внимание при рассмотрении упомянутых параметров.

Крепление микроскопа

Прежде всего, надо определиться, какой вид крепления стоматологического микроскопа необходимо использовать в вашей клинике.

микроскоп операционный стоматологический
увеличить
Рис.2 Микроскоп ZUMAX виды крепления

Существуют два основных вида крепления стоматологического микроскопа, либо передвижной напольный вариант, либо фиксированные варианты с креплением микроскопа либо на потолке, либо на капитальной стене. На рис.2 показаны указанные виды крепления микроскопа.

Микроскоп потолочного крепления — является одним из популярных вариантов. Он в нерабочем положении находится над обслуживающим персоналом и не мешает работе. Горизонтальное плечо микроскопа крепится на высоте не менее 1,8 м, при этом имеется возможность проходить под микроскопом.

При потолочном или настенном крепление желательно, чтобы второе плечо пантографа было удлиненное (950 мм). Это позволяет иметь большую свободу перемещения оптической головки в вертикальной плоскости.

Однако и передвижной напольный микроскоп имеет ряд преимуществ. Так этот микроскоп может использоваться на нескольких рабочих местах. Если в клинику покупается первый микроскоп и персонал не имеет опыта работы с ним, то рекомендуется приобретать именно передвижной напольный вариант, с ним проще работать.

Однако недостатком напольного подвижного крепления микроскопа является большая площадь пола, которую он занимает. Кроме того при перемещении микроскопа возникает угроза недопустимого контакта оптической головки с выступающими частями стоматологической установки. Также, если пол недостаточно жесткий, то через него на микроскоп могут передаваться вибрации, что затруднит работу при больших увеличениях.

Фиксированные варианты крепления предпочтительнее для опытных пользователей. Жесткое крепление микроскопа обеспечивает его неподвижность во время работы и точную настройку. Поскольку микроскоп имеет большой вес (настенный вариант до 41 кг, а потолочный до 54 кг), то стена или потолок, на которые он будет крепиться, должна быть капитальной. Максимальное расстояние от стены до установки: около 1 м, а высота потолка не должна превышать 4 м.

На отечественном рынке могут встретиться и микроскопы с креплением непосредственно на стоматологическом кресле, как показано на рис.3.

Стоматологический микроскоп
Рис.3 Микроскоп с креплением на кресле

Объединение стоматологического кресла с микроскопом в единой конструкции дает некоторые преимущества по экономии производственных площадей.

Однако недостатком такой гибридной конструкции является то, что вы не сможете приобрести необходимый вам микроскоп отдельно от стоматологического кресла.

Кроме того в такой объединенной конструкции на стойку, на которой крепится микроскоп, будут передаваться некоторые вибрации при движении пациента в кресле. А через стойку эти вибрации, хотя они и незначительны, будут передаваться на головку микроскопа, что нежелательно.

Бинокулярная головка

Далее надо определиться с бинокулярной головкой. На рынке предлагаются головки с фиксированным углом наклона 45° и 90°, а также бинокулярные головки с регулировкой угла наклона от 0 до 210 градусов. Бинокулярная головка с возможностью перемещени я до 180 градусов наиболее подходящий вариант.

Стоматологический микроскоп
анимация
Рис.4 Бинокулярная головка 180°

Такая головка позволит установить оптимальный наклон тубуса, чтобы обеспечить правильную позицию врача с оптимальным комфортом, для снижения усталости в спине и шеи во время долгих часов работы.

В конечном итоге, необходимо, чтобы при вертикальном положении микроскопа бинокуляр располагался параллельно полу и мог перемещаться из этого положения вверх и вниз на 25–30°. Это очень важно!

На рис.4 показана бинокулярная головка с возможностью регулировки ее наклона в пределах от 0 до 180 градусов. Все возможные перемещения этой головки можно увидеть на этом же рисунке в режиме анимации, щелкнув по нему.

Всегда следует обращать внимание на увеличение окуляра бинокулярной головки. На рынке предлагаются окуляры с увеличением 10х, 12,5х, 16х и 20х. Чем больше увеличение окуляра, тем больше общее увеличение микроскопа. Мы рекомендуем на начальном этапе приобретать окуляры с увеличением 10х или 12,5х. Общее увеличение микроскопа с такими окулярами практически достаточно для всех видов работ в стоматологической практике.

Источник света

Третьим основным по значимости элементом при выборе микроскопа является источник света. В большинстве моделей современных микроскопах применяется галогенное или светодиодное освещение. На этом предлагаем и остановиться, несмотря на то, что имеются микроскопы и с металогалогенным и ксеноновым освещением.

В настоящее время наиболее широко используется светодиодное освещение. Галогенное освещение еще популярно у некоторых специалистов благодаря более естественному освещению в широком спектре, однако при большом увеличении (16х и более раз) света становится просто недостаточно.

Светодиодное освещение в этом случае более предпочтительно. Кроме того, когда на микроскопе установлено галогенное освещение, то обычно осветитель (блок питания с галогенными лампами) закрепляют на пантографе микроскопа, что увеличивает габариты последнего; кроме того необходим волоконный световод для передачи света от осветителя на оптическую головку.

Несмотря на еще широкое использование этих ламп в современной микроскопии, все же следует признать, что галогенные лампы уходят в прошлое. Срок службы этих ламп 2 000...4 000 час.

При светодиодном освещении в качестве источника света используются светодиоды, которые встроены в оптическую головку. Светодиод это полупроводниковый прибор, преобразующий электрический ток непосредственно в свет. Светодиоды не имеют герметичных стеклянных колб и нитей накаливания. Срок службы светодиодов до 30 000...50 000 час. При аналогичной яркости и цветопередаче стоматологические осветители на основе светодиодов потребляют в 4-7 раз меньше энергии, чем осветители с галогенными лампами.

Какой вид освещения выбрать решать вам. Но мы рекомендуем на начальной стадии не стремиться приобретать самый белый и яркий свет (металлогалогенные и ксеноновые осветители), так как кроме больших финансовых затрат вы не получите соразмерного с затратами значительного улучшения потребительских свойств.

Всё - таки наилучший визуальный комфорт обеспечивают осветители с галогенными лампами и осветители со светодиодами (LED). При освещении этими источниками света практически отсутствуют искажения оттенков окраски зубных субстанций и наиболее корректно передаются цвета при видео и фотосъемке. Микроскоп с осветителем на светодиодах несколько дороже микроскопа с галогенным освещением (примерно на 15%), но по потребительским свойствам является предпочтительным.

Увеличение микроскопа

Далее надо определиться с увеличением микроскопа. Диапазон значений общего увеличения стоматологического микроскопа обычно составляет 2х...30х, а настройка кратности увеличения во всех моделях микроскопов изменяется либо ступенчато (обычно 3, 5 или 6 ступеней) или плавно (вручную или с помощью кнопок или ножной педали). Микроскопы с плавной регулировкой увеличения дороже микроскопов со ступенчатой регулировкой.

У большинства начинающих пользователей возникает желание иметь микроскоп с большим увеличением. Однако при препарировании зубов под ортопедические конструкции, а также при фотографировании через микроскоп полости рта или группы зубов нет необходимости в применении большего увеличения. Поэтому надо приобретать микроскоп с возможностью установки различной степени увеличения и при работе ориентироваться на средние значения. При этом микроскопы, имеющие пять или 6 ступеней увеличения, более предпочтительны. Имейте в виду, что индикация на переключателе отображает только степень увеличения, а не общее увеличение микроскопа.

Фокусное расстояние

Следующим важным параметром микроскопа, на который следует обращать внимание это фокусное расстояние его объектива, т.е. расстояние от объектива до объекта наблюдения (рабочее расстояние). В предлагаемых на рынке медицинских микроскопах рабочее расстояние может достигать значений до 400 мм. Однако в стоматологии наибольшее распространение получили микроскопы с рабочим расстоянием 250-300 мм. Это расстояние достаточно, чтобы поместить между объективом микроскопа и объектом наблюдения необходимый для работы с пациентом соответствующий инструментарий.

При этом надо иметь в виду, что с увеличением рабочего расстояния возникает ряд проблем. Чем больше рабочее расстояние, тем мельче становится объект при его наблюдении. Кроме того чем дальше отодвинут объект от объектива, тем меньше яркость его освещения. К тому же надо иметь в виду, что чем больше рабочее расстояние, тем меньше разрешение микроскопа, т.е. способность микроскопа различать мелкие детали. Все эти проблемы легко решаются, но это не для начинающего пользователя, для которого оптимальным решением является приобретение микроскопа с фокусным расстоянием 250 мм.

В настоящее время на рынке имеются микроскопы с объективами переменного рабочего расстояния от 180 до 300 мм. (вариообъективы). Подробнее на сайте «Вариообъектив ZUMAX ». Эти объективы расширяют возможности фокусировки микроскопа, обеспечивая хорошую глубину резкости в диапазоне порядка 100 мм. Это удобно и тем, что рабочее расстояние можно изменять без смены объектива и индивидуально регулировать. Стоимость такого вариообъектива 1500 долларов.

На рис.5 показано рабочее расстояния микроскопа с обычным объективом и вариообъективом.

микроскоп с вариобъективом
Рис.5 Рабочее расстояние микроскопа с обычным объективом и вариообъективом

Регистрация и документирование изображения

Далее надо принять решение, нужна ли Вам система регистрации и документирования изображения.

При этом нужно иметь в виду, что врач, который располагает средствами регистрации, и документирования изображения имеет дополнительные преимущества в получении согласия пациента с планом лечения - как в клиническом аспекте, так и в экономическом. Важно и то, что при использовании систем регистрации и документирования изображения, каждый этап лечения пациента отслеживается с помощью фотографий, которые могут далее храниться в информационной базе.

Фотографии играют важную роль в эстетической стоматологии и ортодонтии. От их качества зависит правильная диагностика, взаимопонимание между доктором и пациентом, между доктором и зуботехнической лабораторией. Фотографии сегодня являются незаменимым средством маркетинга, общения со страховыми компаниями и, при необходимости, с адвокатами. Фотографии - серьезная документация. Они наглядны и несут в себе в любом случае больше информации, чем просто запись о лечении на бумаге.

Если принято решение, что система регистрации и документирования изображения нужна, то определитесь, какой вид регистрации и документирования изображения необходим: либо передача изображения на цифровой фотоаппарат с последующим воспроизведением и документированием в компьютере, либо использование для этой цели наружной видеокамеры с монитором. Необходимая комплектация для подключения фотоаппарата и видеокамеры показана на рис.6.

Стоматологический микроскоп
сменить рисунок
Рис.6 Комплектация для подключения к микроскопу
фото или видеокамеры

После того, как вы решили, какой вид регистрации, и документирования изображения наиболее подходит для вашей клиники, не рекомендуем далее углубляться в технические вопросы, связанные с тем, какие конкретно конструкции фотоаппаратов, видеокамер и мониторов необходимо приобрести. Техника в этой области настолько быстро обновляется, что, то, что новым было еще полугода тому назад, сегодня уже безнадежно устарело.

Единственное, на что необходимо обратить внимание, что стоматологические микроскопы могут поставляться и со встроенной цифровой USB видеокамерой или более продвинутой HD видеокамерой, имеющей более высокое разрешение (четкость).

Неоспоримые преимущества встроенной видеокамеры в сравнении с наружной это компактность (никаких наружных блоков в оперативной зоне), гигиеничность (все поверхности могут обрабатываться дезинфицирующими средствами и нет щелей для накопления пыли), а также надежность и долговечность. Все это делает встроенную видеокамеру удобнее в сравнение с наружной.

Необходимую комплектацию для подключения встроенной USB видеокамеры, также можно увидеть на рис.6, если к нему подвести курсор.

В последнее время видеокамеры микроскопов оснащаются устройствами для передачи изображения с камеры на системы видеорегистрации и документирования через сеть интернет. На рис.7 показан пример такого подключения.

Более подробно эта схема представлена на странице «Микроскоп стоматологический ZUMAX M 2350 с картой памяти».

микроскоп с вариобъективом
Рис.7 Подключение встроенной видеокамеры к внешним устройствам регистрации и документирования изображения

Техника видеорегистрации стремительно обновляется. То что использовали еще вчера сегодня уже по своим возможностям безнадежно устарело. Буквально взрывным технологическим прорывом стало в последнее время использование мобильных телефонов в качестве вэб-камеры для передачи изображений со стоматологического микроскопа.

Стоматологический микроскоп мод. 2350
Рис.8
Мобильный телефон на стоматологическом микроскопе

На рис.8 показан мобильный телефон, установленный в качестве фото-видео регистратора на стоматологический микроскоп.

Главное преимущество "мобильной" технологии это возможность беспроводной передачи видео и фото информации на ПК, монитор, в социальные сети и в интернет облако.

При этом качество изображения не хуже, чем у видеокамер или цифровых зеркальных фотоаппаратов при стоимости в несколько раз меньшей.

На видеофильме компании ZUMAX (Китай) показано в работе использование мобильного телефона в качестве видеорегистратора со стоматологическим микроскопом.

Видеофильм о работе микроскопа ZUMAX с мобильным телефоном

Информация как установить мобильный телефон на стоматологический микроскоп имеется на странице «Мобильный телефон для видеорегистрации на стоматологическом микроскопе ZUMAX».

И последнее на что надо обратить внимание при выборе той иной модели видеорегистратора это на конструкцию адаптера для передачи изображения с делителя луча микроскопа на видеорегистратор. Кроме простой передачи изображения на видеорегистатор некоторые конструкции адаптеров могут вращать изображение на экране, а также и вращать сам видеорегистратор. Пример такого адаптера в вышеприведенном видеофильме о работе микроскопа ZUMAX с мобильным телефоном.

Подробно о конструкциях адаптеров, которые можно применить для видеорегистратора в приложении 1 на странице «Усовершенствованный стоматологический микроскоп ZUMAX».

Дополнительные компоненты

При поставке стоматологических микроскопов производители предлагают различные светофильтры. Это оранжевый светофильтр для работы со светоотверждаемыми композитными материалами, зеленый фильтр для нейтрализации цвета крови или фильтр для работы с лазером. Обычно в обязательной комплектации к микроскопу идет оранжевый фильтр, на нем на первых этапах работы с микроскопом и можно остановится.

В стоматологических микроскопов в качестве дополнительного аксессуара можно приобрести ирисовую диафрагму (ирисовой она названо потому, что состоит из нескольких лепестков, напоминающих лепестки одноименного цветка}, которую используют для регулировки глубины резкости изображения. Дело в том, что когда фокусное расстояние объектива фиксировано, наведение на резкость проводится передвижением оптической головки микроскопа вверх и вниз, чтобы расстояние между объектом и объективом соответствовало фокусному расстоянию. Передвижение оптической головки дают грубую настройку, далее поправить фокус можно с помощью ручки тонкой настройки, которая практически имеется на всех микроскопах, однако диапазон её регулировки невелик (около 14 мм).

микроскоп операционный стоматологический
увеличить

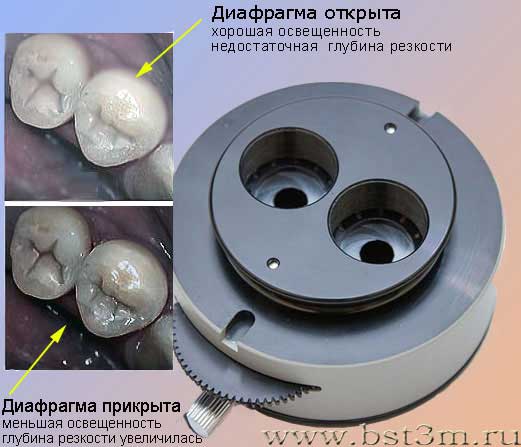

Рис.9 Ирисовая диафрагма

Поэтому дальнейшая точная настройка глубины резкости изображения производится с помощью ирисовой диафрагмы, использование которой и позволяет установить необходимую глубину резкости. Однако при этом существенно падает освещенность наблюдаемого объекта.

На рис.9 показано изображение объекта наблюдения при полностью открытой диафрагме и при прикрытой диафрагме. Увеличьте рисунок, подведя к нему курсор. При полностью открытой диафрагме имеем хорошую освещенность объекта при недостаточной глубине резкости. При прикрытой диафрагме освещенность объекта падает, но возрастает глубина резкости. Дополнительные затраты на приобретение микроскопа с ирисовой диафрагмой составляют около 500 долларов США.

Следующим компонентом, которое облегчает работу с микроскопом это бинокулярное ротационное кольцо, которое позволяет вращать головку бинокуляров, сохраняя при этом фиксированное неподвижное положение объектива. Это устройство вставляется между бинокулярами и объективом микроскопа.

микроскоп операционный стоматологический
увеличить
Рис.10 Бинокулярное ротационное кольцо

Использование этого устройства направлено на улучшение эргономических характеристик микроскопа, поскольку позволяет при работе с пациентом при использовании микроскопа сохранять без напряжения правильную осанку, что позволит избежать болей в спине и шеи.

В принципе можно обойтись и без этого устройства. Но если вы когда-нибудь решите дополнить свой микроскоп этой деталью, вы сможете докупить ее, поскольку любой микроскоп является своеобразным конструктором, который может собирать по своему усмотрению. Бинокулярное ротационное кольцо увеличивает стоимость микроскопа на 450 долларов. На рис.10 показано бинокулярное ротационное кольцо и положения бинокуляров, которое это кольцо обеспечивает. При подведении курсора изображение увеличивается.

Необходимо остановиться и на устройстве, позволяющим отводить в сторону объектив микроскопа относительно вертикального положения с пределах от -25 градусов до +25 при неизменном положении головки бинокуляров. Это устройство впервые описано в патенте США US6982827 B2 от 03.01.2006 (Автор Assad F. Mora).

Предложенный по патенту оптико-механический вращающиеся узел крепления объектива относительно бинокуляра, позволяет поддерживать комфортный обзор полости рта пациента, независимо от угла поворота оптической системы объектива и носит название «Интерфейс Маятниковая Функция» или более распространенное название «Интерфейс Мора» (по имени автора изобретения). При этом обеспечивается непрерывное наблюдение пациента и нет необходимости отвлекаться от работы для настройки положения оптической системы микроскопа.

Интерфейс Мора удобен при работе с большими операционными полями, например, при лечении нескольких зубов и особенно при лечении нижних зубов с позиции 9-часового положения.

микроскоп операционный стоматологический
увеличить
Рис.11 Интерфейс Маятниковая Функция

Это устройство полезно при реставрационной и ортопедийной стоматологии, но для стандартизированной эндодонтии это необязательная деталь.

На рис.11 показаны возможные взаимные положения бинокуляра и объектива при использовании указанного устройства (при подведении курсора к рисунку он увеличивается). Эти же положения в движении можно увидеть в анимации.

Цена этого устройства, обеспечивающего поворот объектива независимо от бинокуляров, составляет около 380 долларов.

В интерфейс Мора может быть также встроена ирисовая диафрагма, делитель луча, адаптеры для фотоаппарата и видеокамеры. Под понятием «интерфейс» в данном случае понимается минимальный набор узлов и элементов, обеспечивающих выполнение маятниковой функции.

Как приобрести необходимую модель микроскопа

Неплохая идея - обратиться к специалистам фирмы, занимающейся продажей микроскопов, и сформулировать требования к узлам микроскопа, с которыми вы определились на предыдущих этапах. А уже специалисты по этим параметрам подберут то, что необходимо. Некоторые трудности могут возникнуть в том, как найти такую фирму с квалифицированными специалистами, профессионально разбирающимися в технических вопросах. Важно, чтобы они не только смогли подобрать необходимый Вам микроскоп, но и обеспечить его поставку с сервисным обслуживанием.

Проще всего это сделать, используя сеть Интернет, а также специализированные выставки стоматологического оборудованию. Попробуйте также узнать, какие модели стоматологических микроскопов используют Ваши коллеги и наиболее успешные из конкурентов. Они уже потратили время и деньги для того, чтобы сделать выбор, так почему бы Вам ни воспользоваться их опытом?

Если вы самостоятельно не смогли найти такую фирму, то рекомендуем обратиться в компанию ООО "ФИРМА БСТ-3" (Москва), которая является непосредственным официальным дилером ведущих компаний по изготовлению микроскопов ZUMAX (КНР) и D F Vascncellos (Бразилия). Специалисты этой компании прошли необходимую практику на указанных предприятиях изготовителях микроскопов и смогут дать квалифицированные советы по всем вопросам, связанным с конструкцией микроскопов, указанных фирм.

В следующем разделе приведены советы специалистов этой фирмы по выбору конкретных моделей стоматологических микроскопов.

Какая модель предпочтительней начинающим...

Сразу скажем, что начинающим пользователям необходимо начинать с простой модели стоматологического микроскопа, а потом по мере профессионального роста плавно переходить к покупке дополнительных аксессуаров и замене простых и недорогих элементов микроскопа на более сложные с высокими функциональными свойствами.

Поэтому первый Ваш стоматологический микроскоп должен быть прост и недорог в первоначальной комплектации, но иметь большой набор аксессуаров от производителя, чтобы постепенно превратить первоначальную покупку в микроскоп, отвечающий по потребительским свойствам лучшим современным образцам.

Осталось только найти среди обилия стоматологических микроскопов на отечественном рынке такой стоматологический микроскоп, который бы в базовой начальной комплектации полностью соответствовал критерию цена-качество, был бы прост и удобен для начинающего пользователя, и к которому бы прилагалось большее количество аксессуаров, позволяющих превратить микроскоп начального уровня в микроскоп высшего уровня.

Такой микроскоп на отечественном рынке есть. Это стоматологический микроскоп компании ZUMAX модели M 2350. С подробным описанием этого микроскопа можно ознакомиться на сайте «Микроскоп стоматологический ZUMAX M 2350».

Блочная конструкция микроскопа и дополнительные аксессуары к нему 37 наименований позволяют использовать в работе при необходимости все конструктивные элементы микроскопа, рассмотренные выше, а также ряд дополнительных конструктивных элементов микроскопов высокого уровня, которые не рассмотрены в настоящей статье. С полным комплектом дополнительных аксессуаров к стоматологическому микроскопу М 2350 можно ознакомиться на сайте «Аксессуары к операционному микроскопу ZUMAX M 2350».

микроскоп операционный стоматологический
увеличить
Рис.12 Бинокуляр с плавной регулировкой межзрачкового расстояния

На этом же сайте приведены изображения микроскопа с набором конструктивных элементов той или иной комплектации.

И в заключение о последних новинках этого микроскопа, прежде всего о бинокуляре с плавной регулировкой межзрачкового расстояния, которой изображен на рис.12.

Стоимость такого бинокуляра составляет 400 долларов США. Увеличенное изображение этого рисунка можно увидеть, если к нему подвести курсор

микроскоп операционный стоматологический
увеличить
Рис.13 Микроскоп с фото-видео-рекордером

Также с текущего года микроскопы ZUMAX комплектуются по отдельному заказу инновационным фото-видео-рекордором.

На рис.13 показан микроскоп компании ZUMAX модели М 2350 с установленным на нем фото-видео-рекордором. Также на этом рисунке показана новая конструкция бинокуляра в сборе с микроскопом. Увеличенное изображение этого рисунка можно увидеть, если к нему подвести курсор.

И наконец последняя новинка.

Обычно в стоматологических микроскопах используется видеокамеры, которые на экране дают 2-х мерное изображение. В 2017 году впервые в мировой стоматологии фирмой ZUMAX представлен на рынок стоматологический микроскоп со встроенной Micro 3D Full HD видеокамерой, которая позволят получить на экране трехмерное изображение наблюдаемого объекта высокой четкости.

микроскоп операционный стоматологический
увеличить
Рис.14 Микроскоп ZUMAX OMS2350 с Micro 3D Full HD камерой

Оптическая головка этого микроскопа показана на рис.14. Преимущества этого микроскопа:

  • Незаменим в обучении. 3-х мерное изображение на большом экране делает более понятным и наглядным учебный процесс.
  • Врачам с 3D видео проще и понятней объяснить пациенту объем и стоимость необходимого лечения.
  • Врач использует микроскоп, как обычно. Трехмерное изображение передается на экран в режиме реального времени.

Более подробные сведения об этом микроскопе представлены на странице «Стоматологический микроскоп ZUMAX OMS2350 с Micro 3D Full HD камерой».

И последнее, если вы решили приобрести микроскоп ZUMAX, то компания ООО ФИРМА БСТ-3 готова поставить этот микроскоп в необходимой комплектации.

Используя сайт c калькулятором цены микроскопа ZUMAX, можно рассчитать цену микроскопа в любой комплектации.

Предлагаем ознакомиться с применением микроскопа ZUMAX непосредственно в стоматологической клинике на прилагаемом видеофильме.

Работа с микроскопом М-2350 ZUMAX

Этот видеофильм снят в клинике ООО «Радикс»г. Южно-Сахалинск.

Что покупать на рынке

В заключение рассмотрим и другие модели стоматологических микроскопов, представленных на отечественном рынке.

Хорошо зарекомендовали в отечественных клиниках стоматологические микроскопы компаний CARL ZEISS, LEICA, KARL KAPS и GLOBAL SURGICAL CORPORATION. Все эти микроскопы имеют высочайший технический уровень, как оптики, так и механики при отличных потребительских свойствах. Единственный недостаток этих микроскопов - очень высокая цена. Так стоматологический микроскоп компании GLOBAL (США) предлагается по цене не менее 19000 долларов в самой простой комплектации.

Что касается стоматологического микроскопа компании ZUMAX, рассмотренного выше, то этот микроскоп сопоставим с микроскопом ZEISS Pico, но в два раза дешевле! При этом в микроскопе используется только немецкая оптика.

Это единственный микроскоп из Китая, который имеет сертификат FDA (Американское агентство по контролю над качеством медицинской продукции), получить который могут только изделия очень высокого качества. При этом микроскоп компании ZUMAX, в силу специфичности китайского производства, в два раза дешевле своего аналога и стоит в зависимости от комплектации от 10000 до 15000 долларов США.

O стуле для микроскопа

Стул для операционного микроскопа увеличить
Рис.15 Стул для микроскопа MС-17

Если вы уже выбрали микроскоп, то имейте в виду, что обычный стул, которым оснащено стоматологическое кресло, для работы с микроскопом использовать не рекомендуется.

Необходим специально разработанный для стоматологического микроскопа стул с подлокотникам.

Если стул врача подлокотников не имеет, то при работе с пациентом локти будут без опоры на весу. В результате точность движений снижается, спина находится в напряжении и наступает быстрая усталость рук.

На рис.15 показан стул врача МС-17 для работы с микроскопом.

Подробные сведения об этом стуле имеются на сайте «Стул МС-17 для стоматологического микроскопа»




Мы отметили лишь основные моменты, которые надо иметь в виду, при выборе микроскопа для стоматологических учреждений. Некоторые важные вопросы остались незатронутыми, другие требуют определенной технической подготовки. Не следует рассматривать данный материал как догму, поскольку он ориентирован на практическое использование и несколько упрощен. Однако надеемся, что данная статья, несмотря на ее небольшой объем, дает достаточно цельное представление, на что имеет смысл обращать внимание при приобретении стоматологического микроскопа. Это позволит избежать ошибок при его выборе и эксплуатации.
