Стоматологический микроскоп ZUMAX с 3D видеокамеройпринцип работы преимущества как купить

Что такое 3D изображение

В стоматологической микроскопии широко применяются 2D видеокамеры, изображения с которых имеет два размера ширина и высота. 3D видеокамеры создают изображение с тремя размерами: ширина, высота и глубина. В результате получается не плоское изображение, как в первом случае, а объемное.

Для того, чтобы создавалось ощущение объемности, необходимы два изображения одного и того же объекта наблюдения, воспроизведенных с разных углов. Одно изображение должно быть для левого глаза, другое для правого и только тогда изображение становится объемным.

В основе всех форматов 3D изображений лежит наличие в них отдельных ракурсов для левого и правого глаза.

В стоматологических микроскопах для получения объемного изображение применяется горизонтальная стереопара.

Стереопара (Side-by-Side) – формат стереоизображения, в котором ракурсы для левого и правого глаза располагаются рядом, не накладываясь друг на друга.

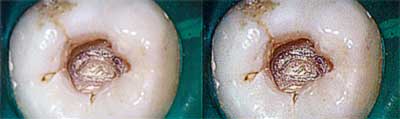

На рис.1 показано два изображения, которые проецируются на экран монитора в формате горизонтальной стереопары.

3d стереопара side by side
Рис.1 Изображение, создаваемая Micro 3D Full HD камерой

Для получения горизонтальной стереопары видеокамера, встроенная в микроскоп, производит захват наблюдаемого изображения одновременно с двух точек - двумя объективами, разнесенными на расстояние такое же, как между зрачками глаз человека.

Для облегчения просмотра видео со стереопарой на мониторе применяются стереоскопические очки. Эти очки имеют две различные линзы, каждая из которых пропускает только одно изображение из двух. В результате каждый глаз видит различные изображения, вернее - одно и то же, но под разными углами наблюдения.

Такие очки имеют простую конструкцию, в них нет активных движущихся частей, поэтому вышеизложенная 3D технология и названа пассивной.

Активная 3D технология в стоматологическом микроскопе ZUMAX не применяется и поэтому в статье не рассматривается

Преимущества 3D микроскопа

Кратко изложим основные достоинства 3D микроскопа

микроскоп операционный стоматологический
увеличить3d стоматологический микроскоп
Рис.2 Микроскоп ZUMAX OMS2350 с Micro 3D Full HD камерой
  • Трехмерная визуализация позволяет создать эффект присутствия и передать детали операционной техники , которые невозможно оценить с помощью традиционного двухмерного видео.
  • Непревзойденное качество 3D визуализации. Вид операционного поля доступен каждому наблюдателю благодаря наличию 3D монитора.
  • Более достоверная и ранняя диагностика.
  • Практически безошибочное и полное лечение.
  • В режиме реального времени выводится на 3D дисплей объемное изображение объекта наблюдения.
  • Новая ступень для клинического обучения. Увеличенное стереоскопическое 3D изображение высокой четкости клинической процедуры повышает эффективность и профессионализм клинического образования и понимания обучения.
  • Объемное изображение хорошо освещенного и увеличенного рабочего поля, позволяет увидеть в реальном времени или в записи стереоскопического видео диагностику, процедуру лечения и его результаты, что устраняет недоразумения и заблуждения в клиническом учебном процессе для студентов, коллег и пациентов.
  • Беспрецедентная стереоскопическая 3D-визуализация положило начало новой парадигмы доказательной базы принятия клинических решений в повседневной практике врача стоматолога.

Что имеется на отечественном рынке>

В 2017 году впервые в мировой стоматологии фирмой ZUMAX представлен на рынок стоматологический микроскоп со встроенной Micro 3D Full HD видеокамерой, которая позволят получить на экране трехмерное изображение наблюдаемого объекта высокой четкости.

Оптическая головка этого микроскопа показана на рис.2.

Характеристики Micro 3D Full HD видеокамеры
  • Разрешение (для каждого глаза), px... 1920х1080
  • Соотношение ширина/высота видео изображения...16:9
  • Стандарт соединения с выходным кабелем...3D HDMI
  • Формат стереопары...side by side (SBS)
  • Необходимые данные для монитора
    • разрешение, px... 1920х1080
    • Формат стереопары...SBS
    • Тип поляризации...пассивный

Монитор высокого разрешения обеспечивает визуализацию как в формате 3D, так и в стандартном формате 2D. Переключение между форматами записи и визуализации 3D и 2D производится быстро и легко.

Стереоскопические очки

Стереоскопические очки для наблюдения объемного изображения с экранов с пассивной поляризацией показаны на рис.3. Принцип действия очков основан на применении поляризационных фильтров, которые разделяют по отдельности два изображения, создаваемых стереопарой.

микроскоп операционный стоматологический
увеличить
Рис.3 Очки стереоскопические

При этом одно изображение подается на левый глаз, а второе - на правый, создавая иллюзию глубины.

Современные пассивные 3D-очки не требуют дополнительных источников питания.

Главным преимуществом фирменных 3D очков является отличная глубина изображения, а также удобство в использовании. Помимо этого они имеют стильный дизайн.

Характеристики стереоскопических очков
  • Материал оправы...PC
  • Цвет оправы...черный
  • Размеры, мм
    • длина...143
    • ширина...70
    • высота...44
  • Масса, г...100

Стоимость очков 6 долларов США.

Единственная фирма в России, где можно приобрести 3D стоматологический микроскоп ZUMAX в комплекте со стереоскопическими очками, является компания ООО «ФИРМА БСТ-3»(Москва).

Как купить микроскоп с видеокамерой камерой 3D

Порядок приобретения оборудования в компании ООО «ФИРМА БСТ-3» изложен на странице «Как купить».

Микроскоп с видеокамерой камерой 3D поставляется во все регионы РФ. Срок поставки 2 недели после оформления заказа.
