Газ-кислородный педальный экономайзер мод.С1назначение характеристики достоинства как купить

Горелки стеклодувные. Экономайзер

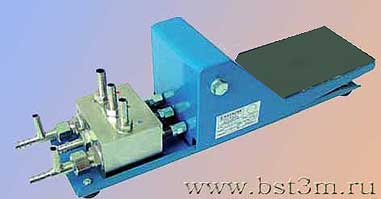

Рис.1 Экономайзер С1

Технические характеристики

Назначение и область применения экономайзера С1

Устройство для экономии газовых сред С1 (экономайзер) предназначено для снижения расхода газов при стеклодувных работах при работе с горелами «СТ-02» и «СТ-03» .

Применяется в стеклодувных мастерских и лабораториях.

Достоинства и преимущества экономайзера C-1

● Экономайзер при кратковременных перерывах в работе, когда гасить горелку нецелесообразно, уменьшает расход газа на 80% переключением горелки в дежурный режим.

● Экономайзер С1 позволяет экономить до 30% горючего газа и кислорода при работе с газовыми горелками.

● Отечественных аналогов не имеет.

Условия эксплуатации

Экономайзер С1 предназначен для эксплуатации в помещении при температуре от +10 до +35°С и относительной влажности до 80% при температуре +25°С.

На вход экономайзера подавать газовые среды с давлением, не превышающим значений указанных в таблице.

Газовые параметры экономайзера С1
Вид газа Давление газа,MПа
не более
Горючий газ не более 0,05
Кислород 0,5
Воздух 0,5
1 МПа=10 бар=10,2 атм=145 psi

Обязательна установка (наличие) латунных газовых кранов на подводящих магистралях газа, кислорода и воздуха, которые необходимо использовать для пуска или прекращения подачи газовых сред в устройство С1.

Устройство экономайзера С1

Экономайзер C1 имеет основание (рис.2 поз.1), на котором установлена ножная педаль(поз. 2) и блок распределения газообразной среды (поз.3) с поршнями (поз. 4-6).

Блок распределения имеет восемь штуцеров три входных (поз. 7-9) для подачи газовых сред в блок, два выходных (поз.10,11) для подачи газа и кислорода минуя блок непосредственно в горелку (для центрального пламени сопла) и три выходных (поз.12-14).

Стеклодувные горелки экономайзер
увеличить

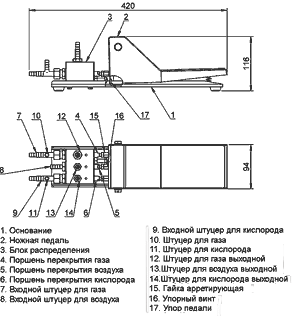

Рис.2 Чертеж экономайзера C1

Пока педаль не нажата газообразные среды, поступающие в блок, перекрываются поршнями и на выходные штуцера не поступают.

При нажатии педали поршни откроют подачу газа от входных к выходным штуцерам и от них газовые среды поступят непосредственно на входные штуцера горелки и пламя горелки полностью воспламениться.

Переход из экономичного режима в рабочий режим горелки и обратно осуществляется плавно без срывов пламени.

Возможна регулировка хода педали в пределах от 9 до 22 градусов с пружинным возвратом в первоначальное положение.

Надежно удерживается на полу шероховатыми поверхностями четырех резиновых амортизаторов.

В комплект поставки входят экономайзер С1, паспорт, инструкция по эксплуатации и упаковочная тара.

Сервис

Имеется сервисный центр по гарантийному и послегарантийному ремонту. Гарантия 1 год.

Как купить экономайзер С1

Экономайзер С1 можно купить в компании «ООО ФИРМА БСТ-3» .

Порядок приобретения экономайзера С1 приведен на странице «Как купить» .

Экономайзер поставляется со склада в Москве в любой регион РФ.
