Стеклодувная горелка
увеличить
Рис.1 Горелка СТ-21Р

Технические характеристики

Назначение и область применения горелки СТ-21Р

Горелка стеклодувная ручная трехпроводная газ+воздух+кислород со стабилизацией отклонения факела СТ-21Р предназначена для нагрева материалов и изделий открытым пламенем с максимальной температурой 2800°С и тепловой мощностью до 4 кВт.

Применяется для обработки твердого боросиликатного стекла

Может применяться в промышленности, предприятиях малого бизнеса, ремонтных мастерских а также везде, где требуется иметь легкую ручную горелку с открытом высокотемпературным пламенем.

Горелка предназначена для работы с природным газом или пропан-бутаном с кислородом и воздухом.

Достоинства и преимущества горелки СТ-21Р

● Горелка ручная стеклодувная СТ-21Р импортная в настоящее время не имеет аналогов на отечественном рынке и имеет уникальную конструкцию.

● Имеет трехпроводную систему газ+воздух+кислород с четырьмя регулировочными вентилями с образованием защитной газовоздушной среды вокруг отверстия сопла, которая предотвращает „отклонение“ пламени.

● Фиксация пламени по направлению делает горелку СТ-21Р удобной и надежной в использовании при выполнении профессиональных работ.

Условия эксплуатации

Горелка стеклодувная ручная предназначена для эксплуатации в помещении при температуре от +10 до +35 градусов Цельсия и относительной влажности до 80% при температуре +25 градусов Цельсия.

Необходимые параметры по давлению газов, а также другие характеристики горелки в зависимости от вида горючего газа приведены в таблице.

Газовые параметры горелки СТ-21P
Вид газа Давление газа,
кПа
Объемный расход
м³/час
Мощность,
Вт
Пропан-бутан 2.94 0.135 0,35...4,0
Кислород не менее 20 2
Воздух не менее 10 3,25
Натуральный газ 1.71 0.320 0,5...3,2
Кислород не менее 20 10,42
Воздух не менее 10 0,9
1 кПа=0,01 бар=0,01 атм=0,15 psi=102 мм вод.столба=7,5 мм рт.столба

Конструктивные особенности горелки СТ-21Р

По предложенной классификации «Горелки для стекла...» относится к горелкам неполного внутреннего смешивания.

Имеет три штуцера для присоединения к сетям газа, кислорода и сжатого воздуха. Подача газа, кислорода и воздуха регулируется запорными вентилями тонкой регулировки, смонтированными на корпусе горелки. Корпус вентилей изготовлен из латуни, а шпиндель из нержавеющей стали. Изменением подачи натурального газа можно регулировать мощность горелки в пределах 500...3200 Вт, а для пропан-бутана - 350...4000 Вт.

Стеклодувная горелка СТ 80
увеличить

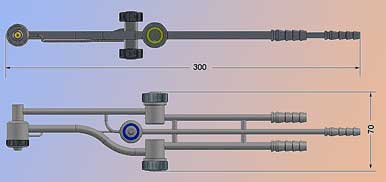

Рис.2 Чертеж горелки СТ-21Р

Применяется с рукавом 10 мм (внутренний диаметр) для газа и воздуха и 8 мм для кислорода.

Полностью отвечает требованиям предъявляемым к ручным горелкам - малый вес (350 г.) и небольшие габариты (максимальный размер 30 см).

Применение воздуха совместно с кислородом позволяет получить на горелке как "мягкое" пламя, так и "жесткое". Мягкое пламя имеет высокую температуру и для его получения в горючий газ подают больше кислорода.

Воздух подают в пламя при небольшом давлении в основном лишь для того, чтобы придать пламени устойчивую направленность.

При увеличении давления подаваемого воздуха пламя горелки от мягкого плавно переходит к жесткому. При этом пламя становиться по форме более тонким и резким. Одновременно с увеличением подачи воздуха температура пламени снижается.

Стеклодувная горелка СТ 80
увеличить
Рис.3 Сопло горелки СТ-21Р

Имеет два кислородных вентиля основной и вспомогательный. Вспомогательный кислородный вентиль предназначен для образования защитной среды вокруг отверстия сопла, которая предотвращает „отклонение“ пламени (при использовании пропан-бутана это необходимо).

Защитная среда создается за счет поступления кислорода из 16 отверстий (портов), расположенных вокруг отверстия сопла. Этот кислород смешивается с горючим газом за выходными отверстиями сопла горелки.

На рис.3 показана головка горелки с соплом в центре.

Сопла горелки фиксируются накидной гайкой.

В комплект поставки входят:

  1. Горелка газовая
  2. Резиновое уплотнение Ø7x1мм 2 шт.
  3. Фторопластовое уплотнение Ø8,5x2мм 2 шт.
  4. Уплотнительное кольцо Ø5x9мм 1 шт.
  5. Резиновое кольцо Ø10x6мм 2 шт.
  6. Сменная крышка Ø9 1 шт.
  7. Сменные сопла Ø1,5; Ø2 2 шт.
  8. Паспорт
  9. Инструкция по эксплуатации
  10. Упаковочная тара

Инструкция по эксплуатации

Руководство пользователя представлено на странице «Горелка стеклодувная СТ-21Р инструкция по эксплуатации» .

Указаны порядок подготовки горелки к работе, техническое обслуживание и правила безопасности.

Сервис

Имеется сервисный центр по гарантийному и послегарантийному ремонту. Срок гарантии 1 год.

Как купить горелку стеклодувную СТ-21Р

Газовую горелку СТ-21Р можно купить в компании «ООО ФИРМА БСТ-3» .

С порядком приобретения горелки можно ознакомиться на странице «Как купить» d.

Горелка СТ-21Р отгружается со склада в Москве во все регионы РФ.
