Осветители налобные zumaxустройство назначение принцип действия и характеристики
Назначение и область применения
Налобный осветитель светодиодный хирургический с аккумулятором и зарядным устройством ZUMAX Предназначен для равномерного освещения объекта наблюдения холодным белым интенсивным бестеневым гомогенным светом высокой яркости и контрастности без бликов и теней с диаметром светового пятна на расстоянии 420 мм не менее 80 мм.
Используется в лечебной практике врача стоматолога, хирурга, врача ЛОР а также других специалистов вместо налобного рефлектора.
Выпускается в трех видах: модель ОС 8000, ОС 8200 и ОС 8300.
В табл.1 приведены сравнительные технические характеристики этих моделей.
| Технические характеристики | Модели осветителей | |||
|---|---|---|---|---|
 ОС 8000 |
 ОС 8000New |
 ОС 8200 |
 ОС 8300 |
|
| Освещение на расстоянии 200 мм, Lx |
≥75000 | - | ≥30000 | ≥30000 |
| Освещение на расстоянии 250 мм, Lx |
- | ≥60000 | - | - |
| Диаметр светового пятна на расстоянии 420 мм, в мм |
20-90 | 20-80 | 70 | 80 |
| Регулировка вертикальная, град |
± 25 | ± 25 | ± 45 | ± 45 |
| Мощность светодиода, Вт | 5 | 5 | 3 | 3 |
| Время разряда аккумулятора при непрерывной работе в час, не менее |
2,5 | 6,5 | 12 | 10,0 |
| Максимальная потребляемая мощность при зарядке аккумулятора, Вт | 15 | 24 | 14 | 10 |
| Напряжение на клеммах аккумулятора, В | 7,2 | 7,4 | 7,7 | 3,6 |
| Масса, г | 70 | 69 | 16 | 23 |
Общими техническими характеристиками для всех моделей являются:
- Диаметр светового пятна на расстоянии 420 мм...≥ 80 мм.
- Цветовая температура...6000К.
- Регулировка глубины освещения...12,5 мм.
- Срок службы светодиода... 20000 час.
- Время полной зарядки аккумулятора...≤ 3,5 час.
- Входное напряжение зарядного устройства ∼ 100...∼ 240 вольт.
- Стандарт электробезопасности 1EС60601.1 класс II, Тип BE.
Основные достоинства и преимущества осветителей ZUMAX
- Компактные светодиодные осветители ZUMAX предпочтительны в сравнении с громоздкими системами освещения на базе галогенных и ксеноновых осветителей с оптико волоконными кабелями.
- Светодиодные осветители создают однородный по своему составу белый интенсивный бестеневой гомогенный свет высокой яркости и контрастности без бликов и теней, который идеален для хирургов и стоматологов для наблюдения биологических тканей без каких либо искажений.
- Светодиоды осветителя не требуют замены в течение всего срока эксплуатации. При этом световой поток и сила света остаются постоянными.
- Сверхлегкий вес и компактное исполнение осветителя удобны при длительном использовании.
- Применение малогабаритного полимерного аккумулятора большой емкости обеспечивает без перезарядки длительную непрерывную автономную работу осветителя.
- Аккумулятор имеет световой индикатор разряда, что удобно для оценки времени до его подзарядки.
- Комплектуется желтым светофильтром (опция), который устраняет голубой спектр освещения, предотвращая тем самым преждевременное отвердевание композитных материалов, что важно для работы врача стоматолога.
- Имеет современную оптику (производство Германия) с многослойным покрытием для получения максимальной яркости.
- Корпус осветителя изготовлен из материалов с низким тепловым сопротивлением и с наружным оребрением, что обеспечивает естественное охлаждение осветителя и его работу в пределах допустимых температур.
- Примененные шлемы для крепления осветителя имеют небольшой вес и легко подстраиваются под анатомические формы головы пользователя.
- Фирменная упаковка в виде кейса гарантирует полную сохранность осветителей при транспортировке и хранении.
- По электробезопасности осветители ZUMAX соответствуют стандарту ГОСТ Р МЭК 60601-1-2010 "Изделия медицинские электрические. Общие требования безопасности" и имеют 2-й класс защиты.
- По оптическим характеристикам, дизайну и эргономике налобные осветители ZUMAX не уступают лучшим мировым образцам аналогичной продукции. При этом цены на эти осветители ниже цен аналогичных сопоставимых товаров отечественного рынка.
Условия эксплуатации
Налобный осветитель должен эксплуатироваться в помещении при температуре от +10 до +40°С и относительной влажности до 75% при температуре +25°С
Описание конструкции
увеличить!

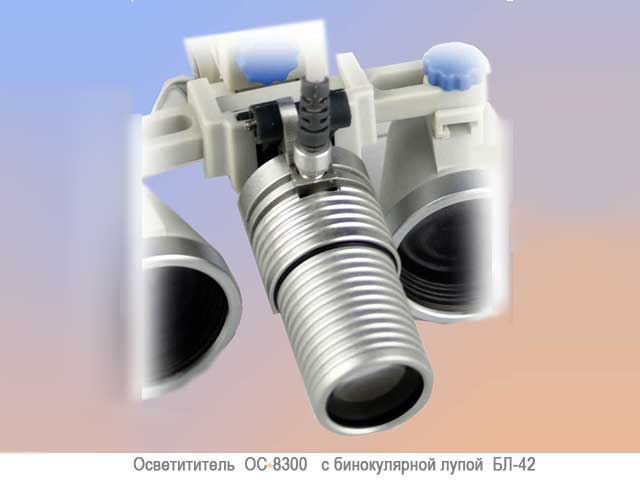

Рис.1 Осветитель ОС 8300 с лупой БЛ-42
Все типы светодиодных осветителей могут устанавливаться на все модели головных шлемов и бинокулярных луп фирмы ZUMAX.
Модель ОС 8200 может устанавливаться на шлемы и бинокулярные лупы и других производителей.

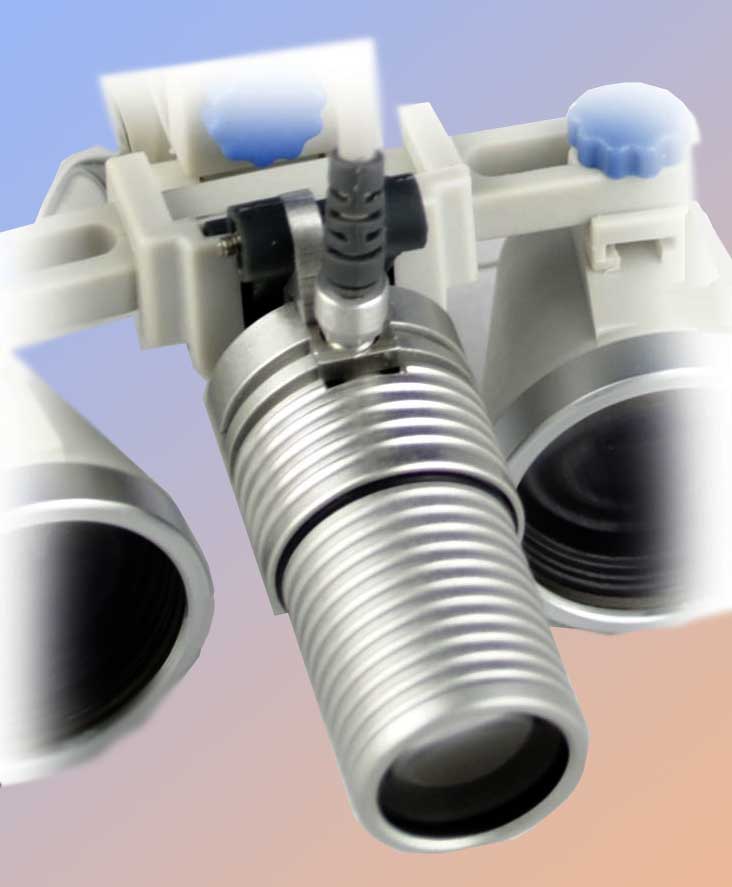

На рис.1 показана модель ОС 8300, установленная на бинокулярной лупе БЛ 42.
Налобный осветитель имеет независимую от оправы бинокулярной лупы регулировку по вертикали и горизонтали. Малый вес осветителя не нарушает регулировочных параметров бинокулярной лупы и ее центровку.

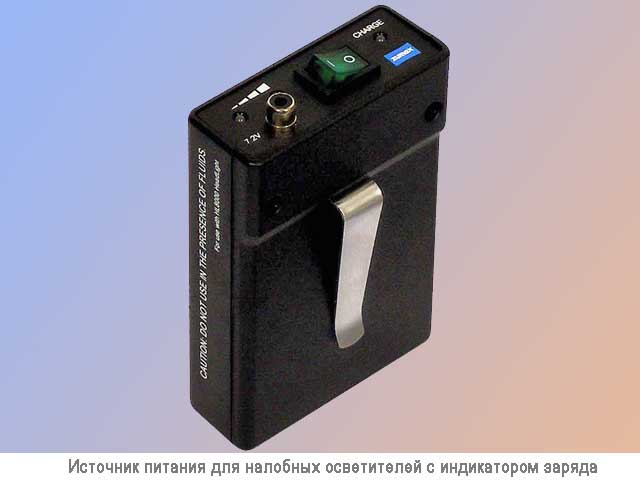

Напряжение питание подается на налобный осветитель от малогабаритного аккумулятора, который легко помещается в кармане.
Предусмотрена установка на осветителе желтого светофильтра.

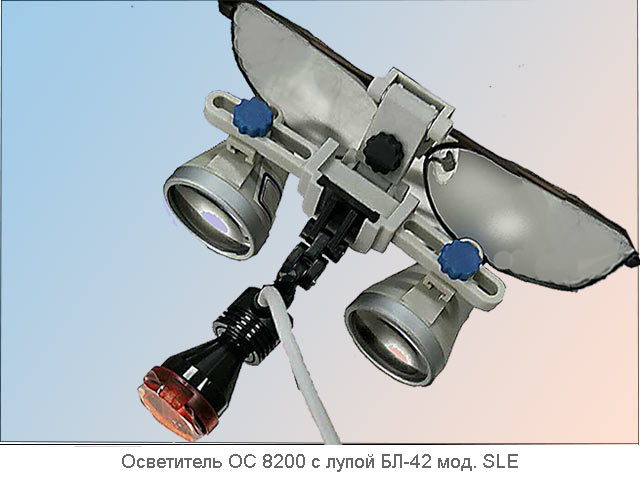

Рис.2 Осветитель ОС 8200 с лупой БЛ-42 мод,SLE
На рис.2 показан осветитель ОС 8200 установленный на лупу БЛ-42 мод.SLE. Для этого используется специальный клип зажим ZUMAX. Осветитель имеет две степени свободы относительно зажима, что позволяет регулировать направление луча от осветителя в нужном направлении.
В комплект поставки входят аккумулятор, зарядное устройство, соединительный кабель между аккумулятором и осветителем и клип зажим для крепления осветителя на бинокулярные лупы. Также в комплект поставки входят пластмассовый кейс, инструкция по эксплуатации и технический паспорт.
Несколько слов о литий-ионном полимерном аккумуляторе (LI-pol) с высокой энергетической плотностью и низким саморазрядом. Этот аккумулятор новейшей разработки не требует обслуживания.
Важными свойствами этого аккумулятора являются отсутствие "эффекта памяти" и незначительный перепад напряжения во время разряда.
Это позволяет при очень малых габаритах обеспечить длительную непрерывную автономную работу осветителя ZUMAX без перезарядки аккумулятора, что почти в два раза превышает время аналогичной непрерывной работы сопоставимых осветителей.
Аккумулятор имеет автоматическое устройство, отключающее аккумулятор при достижении нижнего предела его разряда.
увеличить!
Рис.3 Осветитель 8000Nev cо снятым аккумулятором и зарядным устройством
Возможна работа с подключенным блоком питания к внешней сети, что обеспечивает непрерывную и неограниченную по времени работу осветителя.
Налобные осветители ZUMAX можно закрепить и на головном шлеме.

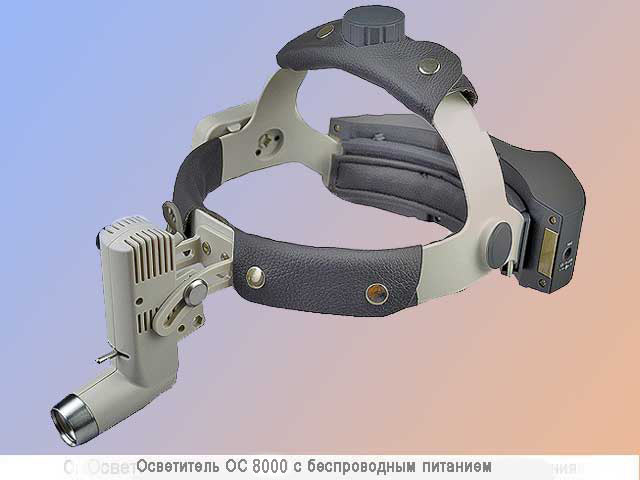

При этом осветитель ОС 8000 может поставляться с беспроводным питанием с установкой аккумулятора на головном шлеме. Подробное описание этой модели осветителя представлено на сайте «Налобный осветитель ZUMAX мод.8000New»
.

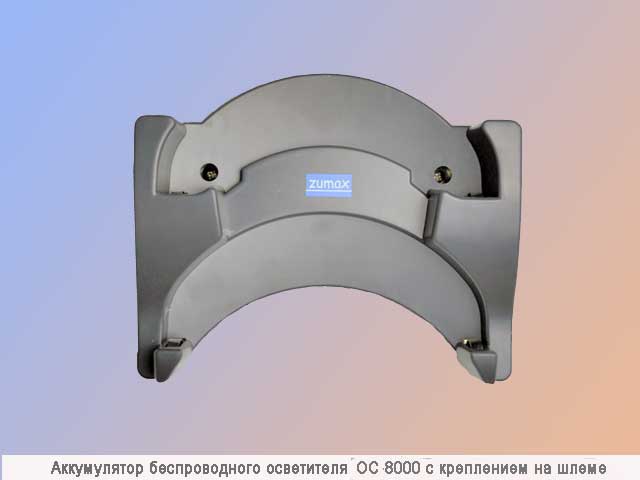

На рис.3 показан этот осветитель. На переднем плане отдельно показан аккумулятор головного шлема, а на заднем плане - зарядное устройство для аккумулятора.
увеличить!
Рис.4 Осветитель
ОС 8000 с головным шлемом
ОС 8000 с головным шлемом

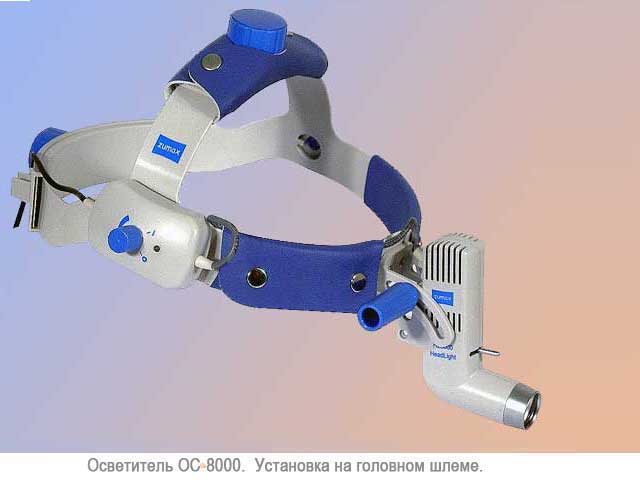

На рис.4 показан осветитель ОС 8000 со шлемом, с питанием от переносного малогабаритного аккумулятора аналогичного тому, что поставляется с осветителями для луп БЛ-42, рассмотренных выше.
На шлеме установлено устройство для регулировки освещения ("вкл", "выкл", плавная регулировка степени освещения).

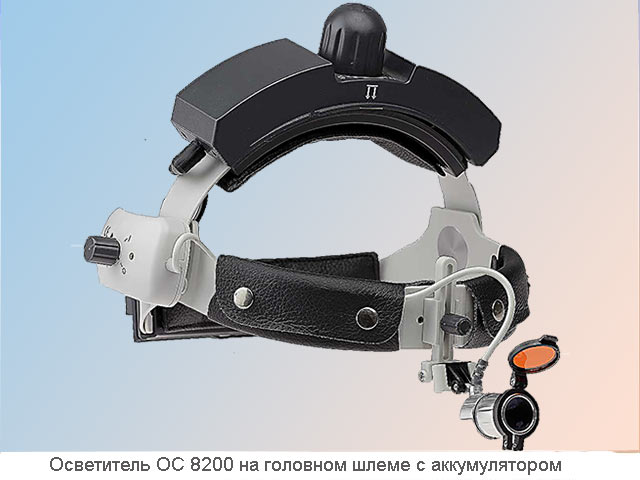

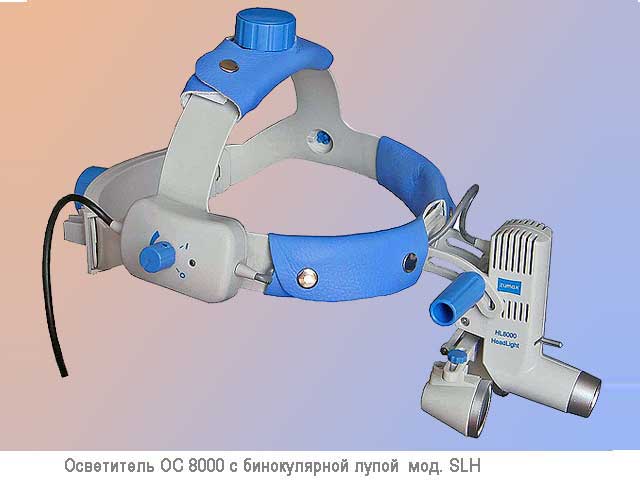

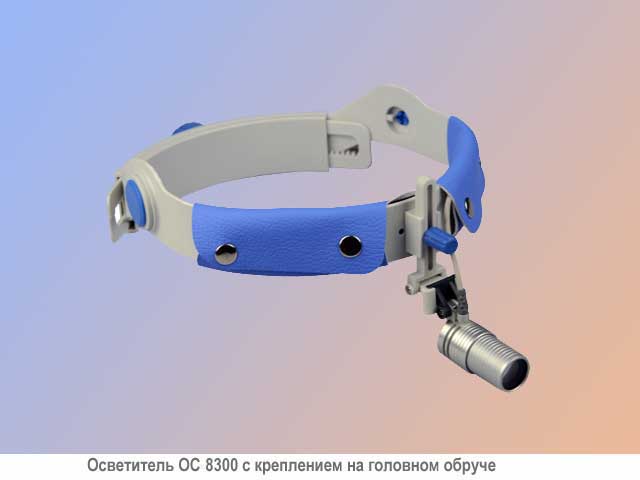

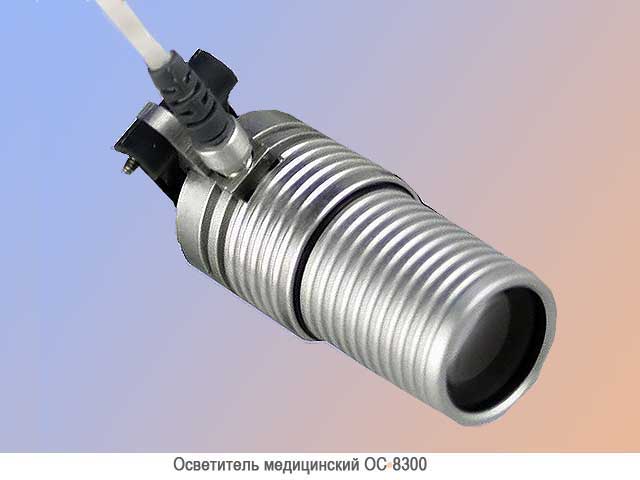

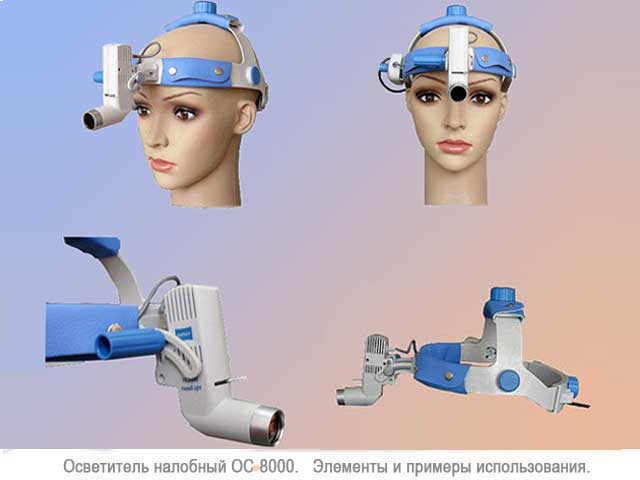

Другие модели осветителей, установленных на шлеме, показаны на слайдах в начале этой страницы.
увеличить!
Рис.5 Осветитель
ОС 8000 в кейсе
ОС 8000 в кейсе

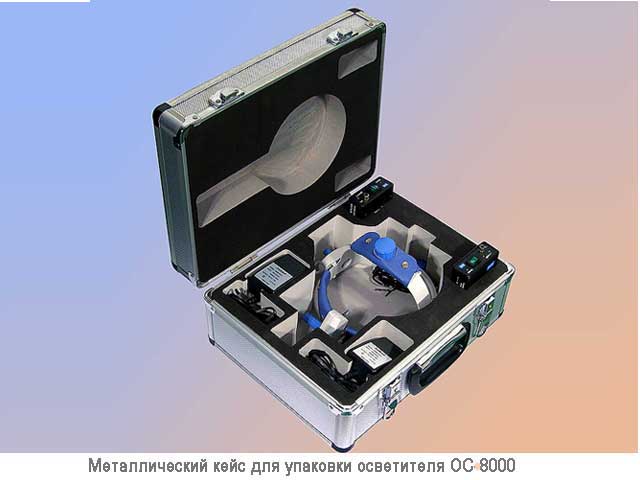

Все модели осветителей поставляются в фирменной таре в виде металлического, пластмассового или деревянного кейса. На рис.5 показан комплект налобного осветителя ОС 8000 в фирменном металлическом кейсе.
Вторые комплекты зарядного устройства и аккумулятора, уложенные в этот кейс, поставляются по отдельному заказу.
Сервис
Имеется сервисный центр по гарантийному и послегарантийному ремонту. Срок гарантии 1 год.
Купить налобный осветитель ZUMAX
Налобные осветители ZUMAX можно купить в компании «ООО ФИРМА БСТ-3» .
С порядком приобретения осветителя налобного светодиодного ZUMAX любой модели можно ознакомиться на странице сайта «Как купить» .
Осветители ZUMAX отгружаются со склада в Москве во все регионы РФ.
Ассортимент налобных осветителей представлен в табл.2.
| Модель | Описание |
|---|---|
|
Налобный осветитель OC 8000 с головным шлемом SLH (без бинокулярной лупы) |
 |
Налобный осветитель ОС 8000New с головным шлемом SLH с беспроводным питанием (без бинокулярной лупы) |
 |
Налобный осветитель OC 8000New с головным шлемом с лупой бинокулярной БЛ-42 модель SLH |
 |
Налобный осветитель OC 8300 (без бинокулярной лупы, головного обруча и головного шлема) |
 |
Налобный осветитель OC 8200 (без бинокулярной лупы, головного обруча и головного шлема) |
 |
Налобный осветитель OC 8300 с лупой бинокулярной БЛ-42 модель SLE с оправой из титанового сплава под цвет золота |
 |
Налобный осветитель ОС 8300 с лупой бинокулярной БЛ-42 модель SLF с фирменной оправой из карбона с поликарбонатными защитными стеклами |
 |
Налобный осветитель ОС 8200 c головным обручем |
 |
Налобный осветитель OC 8300 c головным обручем |
 |
Налобный осветитель ОС 8300 с лупой бинокулярной БЛ-42 модель SLH с головным шлемом |
