Аннотация

Одна из последних разработок многоцелевых операционных микроскопов зарубежного производства фирмы ZUMAX. Имеет оптимально необходимые узлы и элементы (без "наворотов") для обеспечения полноценной работы врача стоматолога, а также врачей других специальностей.

Идеальная модель для специалистов, которые хотят впервые использовать микроскоп в лечебной практике.

Вся оптика и элементы видео и фотовыхода (светоотделительный блок, адаптеры) немецкого производства.

Оптимальное соотношение "цена-качество".

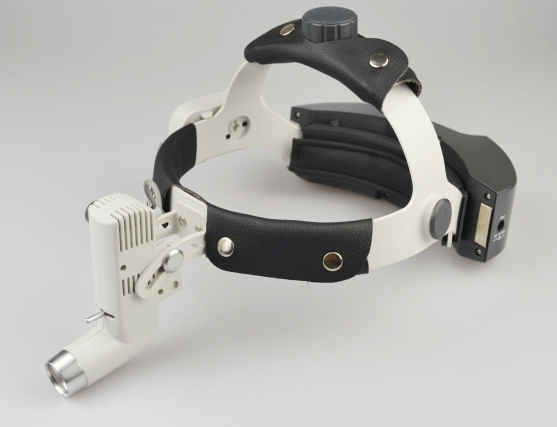

Налобный осветитель ZUMAX
увеличить!

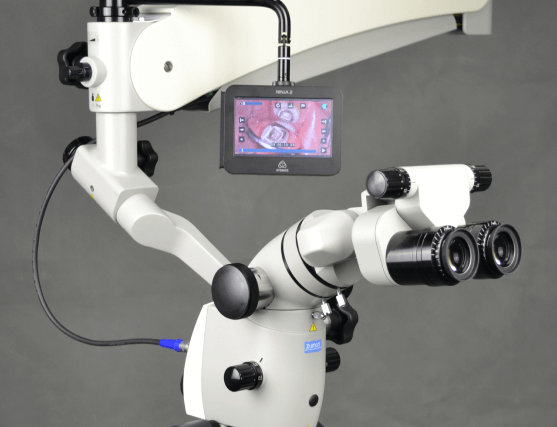

Рис.1   Микроскоп ZUMAX

увеличить!

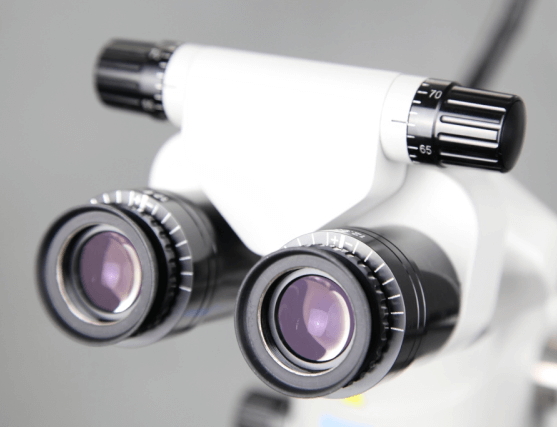

Рис.2   Оптическая головка

Технические характеристики

  • Напряжение питания... 220 вольт
  • Окуляр угловое перемещение...от 0 до 180 град.
  • Диоптрийная наводка на резкость... ±7D.
  • Фокусное расстояние, мм:
  •     окуляра... 170
  •     объектива... 250
  • Диаметр видимого линейного поля... от 9 до 78 мм
  • Увеличение окуляра...12,5х
  • Общее увеличение: 6-ступенчатое:2.8x, 4.2x, 6.9x, 10.4x, 17x, 25.6X
  • Вертикальная точная фокусировка (без перемещения объектива)....до 12 мм
  • Диаметр светового поля...62 мм
  • Фильтр защиты от лазерного облучения в диапазоне волн,нм...800-830,、1064,、2780,、2940,、10600
  • Габариты, мм (напольное исполнение)
  •     максимальная высота... 2100
  •     размер напольной базы... 610Х620
  •     максимальная ширина... 1500
  • Масса, кг
  •     потолочное исполнение...41
  •     настенное исполнение ...54
  •     напольное исполнение... 86
  • ● Желтый, зеленый и лазерный фильтры.
  • ● Регулировка межзрачкового расстояния.
  • ● Шесть ступеней увеличения.
  • ● Точная подстройка фокусировки в пределах 0...11 мм без перемещения объектива.
  • ● Поворотная муфта для независимого поворота бинокуляров и объектива.
  • ● Интенсивность светодиодного освещения
    не менее 50.000 люкс.
  • ● Имеет видео и фотовыход.
  • ● Уникальная балансировочная система оптической головки.
  • ● Изменения рабочего расстояния без смены объектива.



Достоинства и преимущества микроскопа ZUMAX

  • ✶ Устойчивая сбалансированная конструкция с удобным механизмом управления особенно комфортна для лиц, впервые применяющих микроскоп в лечебной практике.
  • ✶ Поставка микроскопов с различными вариантами исполнения (напольное потолочное, настенное и настольное) позволяет оптимально расположить микроскоп в кабинете врача.
  • ✶ Набор объективов с фокусным расстоянием от 200 до 400 мм. и бинокуляров с увеличением 10х и 20х обеспечивают все виды работ, выполняемых в лечебной практике.
    Применение объектива с переменным рабочим расстоянием 190...300 мм. (аксессуар) позволяет оперативно менять масштаб изображения.
  • ✶ Встроенная видеокамера,в том числе и с 3-х мерным изображением (Micro 3D Full HD Camera), дополнительные модули для ассистента и наружных видео- и фотокамер, наличие монитора обеспечивают комфортное наблюдение и точное документирование выполняемых процедур.
  • ✶ Оптическая система с многослойным антикоррозионным просветляющим покрытием линз и с устранением оптической аберрации объектива создает ясное и четкое стереоскопическое изображение с большой глубиной резкости.
  • ✶ Совершенная система светодиодного освещения с рукояткой регулировки яркости позволяет получить однородный по своему составу белый интенсивный бестеневой гомогенный свет высокой яркости и контрастности без бликов и теней.
  • ✶ Применение светодиодов с индексом цветопередачи 90 и цветовой температурой 4750°К позволило получить цветовое восприятие объекта наблюдения аналогичного, как при галогенном освещении. А интенсивность освещенности до 100.000 люкс и поле освещения до 82 мм поставило микроскопы ZUMAX по указанным параметрам в один ряд с лучшими мировыми образцами аналогичной продукции.
  • ✶ Пять видов световых фильтров, включая три вида лазерных фильтра, расширяют возможности применения микроскопа в лечебной практике.
  • ✶ Наличие колпачков стерильной защиты ручек управления микроскопа и оптической головки обеспечивают асептические условия при работе на микроскопе.
  • ✶ Дополнительные аксессуары 37 наименований позволяют довести компоновку микроскопа до высокопрофессионального уровня.
  • ✶ Блочное исполнение позволяет легко установить необходимые аксессуары для обеспечения требуемой компоновки микроскопа.
  • ✶ Микроскоп поставляется полностью готовый к сборке. Все необходимые для монтажа микроскопа вспомогательные элементы (гаечные ключи, винты, болты, гайки, салфетки и т.п.) входят в комплект поставки.

Назначение и область применения

Микроскоп М-2350 ZUMAX предназначен для наблюдения и мониторинга анатомических структур с большой глубиной резкости и широким полем зрения с высокой четкостью изображения и высококачественной детализацией при точном воспроизведении цветов по яркости, цветовому фону и насыщенности.

Применяется для использования в лечебной практике.

Используется в стоматологии, микрососудистой хирургии, кардиохирургии, нейрохирургии, пластической хирургии, трансплантологии, онкологии, гинекологии, урологии, а также везде, где требуется различить большее количество составляющих анатомических структур для повышения качества лечения или операционного вмешательства.

На видеофильме показано применение микроскопа ZUMAX мод.М 2350 в работе.

Работа с микроскопом М-2350 ZUMAX

Фирменные каталоги

Каталоги на микроскопы компании ZUMAX на русском языке представлены на страницах сайта:

Условия эксплуатации

Микроскоп должен эксплуатироваться в помещении при температуре от +10 до +35 градусов Цельсия и относительной влажности до 80% при температуре +25 градусов Цельсия.

Конструктивные особенности


увеличить!
Рис.3 Потолочное крепление

Поставляется с различными видами крепления (исполнения). На рис.3 показан вариант потолочного крепления микроскопа. Первое плечо кронштейна микроскопа длиной 500 мм закреплено подвижно на потолочной штанге с возможностью вращения относительно последней в пределах ±180°. Второе плечо длиной 600 мм закреплено подвижно на пальце первого кронштейна с возможностью вращения относительно последнего в пределах ±150°. Третье угловое плечо позволяет осуществлять 3-D вращение.


увеличить!
Рис.4 Настенное крепление

На рис.4 показан вариант настенного крепления микроскопа. Все размеры кронштейнов и углы их поворота относительно друг друга также как и в варианте потолочного крепления, только здесь первый кронштейн закреплен на настенном кронштейне.

стоматологический микроскоп

Рис.5 Напольное крепление

Для базового варианта (напольное крепление) c подвижной опорой все тоже самое, только крепление первого кронштейна осуществляется на штативе (Рис.1).

Вместо подвижной опоры может использоваться фиксированное напольное крепление , как показано на рис.5. В опорной плите выполнены четыре отверстия для установки крепежных элементов, посредством которых микроскоп фиксируется на полу.


увеличить!

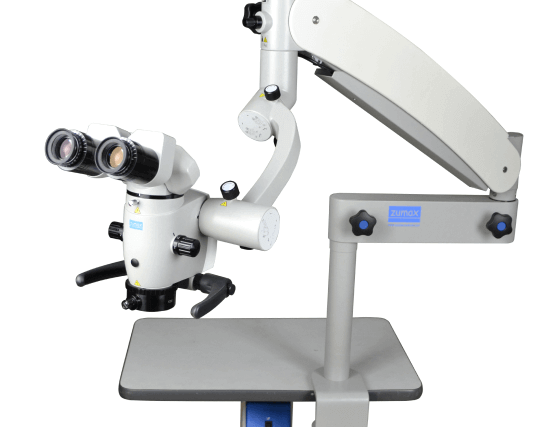

Рис.6 Настольное крепление

Имеется вариант настольного крепления микроскопа на рабочем столе, как показано на рис.6. В этом случае микроскоп крепится на столе при помощи струбцины.

С микроскопом поставляется оранжевый фильтр для работы с фотополимерными материалами. Также можно заказать фильтр для нейтрализации цвета крови в хирургии(зеленый фильтр), или фильтры для работы с лазером.


увеличить!
Рис.7   Поворот объектива относительно бинокуляра

Микроскоп может поставляться не только со светодиодным но и с галогенным освещением. Подробные данные о каждом из указанных видов освещения приведены на странице «Термины и определения» .

Микроскоп снабжен устройством поворота объектива относительно бинокуляра (функция маятника). Поворотное кольцо, входящее в комплект этого устройства, обеспечивает поворот объектива с изменением наклона в пределах от -25° до +25°. При этом бинокуляр остается в неизменном горизонтальном положении. Это устройство является дополнительной опцией и в базовый комплект поставки не входит.

Более подробно об этом устройстве (функция маятника) изложено на странице сайта «Рекомендации по выбору необходимой модели стоматологического микроскопа» .

На рис.7 показано независимое перемещение объектива относительно бинокуляра с использованием функции маятника.

Стоматологический микроскоп мод. 2350
Рис.8
Рукоятка точной фокусировки

Имеется рукоятка точной подстройки фокусировки в пределах 0...12 мм без необходимости перемещения объектива. На рис.8 показана работа с указанной рукояткой.

Микроскоп имеет видео и фотовыход. В аксессуарах к микроскопу имеется набор аппаратуры для передачи изображения на фотоаппарат, мобильный телефон или видеокамеру с последующим наблюдением изображения на мониторе.


увеличить!

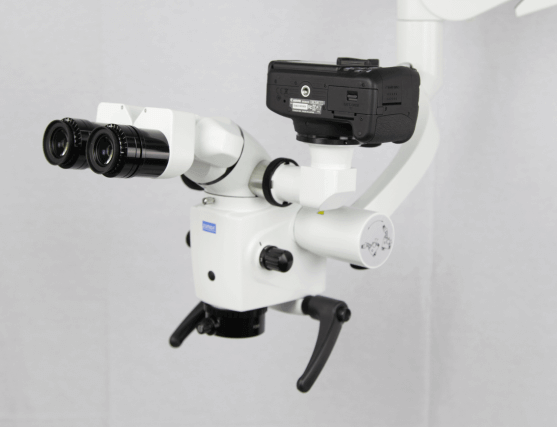

Рис.9   Аксессуары фото и видео выхода

В микроскопе могут быть использованы делители луча с разделением светового потока в отношении 50%:50% или 20%:80%.

Имеются четыре вида адаптеров для зеркальных фотоаппаратов марок Canon, Sony, Nicon и для мобильного телефона.

Стоматологический микроскоп мод. 2350
Рис.10
Мобильный телефон с адаптером



На рис.10 показан мобильный телефон с адаптером, установленные на микроскопе M-2350 ZUMAX.

Главное преимущество "мобильной" технологии это возможность беспроводной передачи видео и фото информации на ПК, монитор, в социальные сети и в интернет облако. При этом качество изображения не хуже, чем у видеокамер или цифровых зеркальных фотоаппаратов при стоимости в несколько раз меньшей. Более подробная информация на странице «Мобильный телефон для видеорегистрации на стоматологическом микроскопе ZUMAX»


увеличить!
Рис.11   Устройства для дистанционного управления видеокамерой

Дистанционно без проводов можно управлять и встроенной в микроскоп видеокамерой. Для этого используется ножная педаль и обычная компьютерная мышь. На рис.11 показан указанный комплект устройства.

Более подробная информация на странице «Устройство дистанционного управления встроенной в микроскоп видеокамерой».

Для вывода изображения на экран микроскоп комплектуется монитором.

Имеется также полный комплект аксессуаров для обеспечения наблюдения изображения ассистентом. Всего для микроскопа поставляется 38 наименования аксессуаров, которые представлены на странице «М 2350 Аксессуары» Стоматологический микроскоп .

Очень полезным аксессуаром является вариообъектив. Этот объектив расширяют возможности фокусировки микроскопа, обеспечивая хорошую глубину резкости в диапазоне порядка 250 мм. Это удобно и тем, что рабочее расстояние можно изменять без смены объектива и индивидуально регулировать

Вариообъектив компании ZUMAX показан на рис.12

Стоматологический микроскоп мод. 2350
Рис.12   Вариообъектив

С 2017 г. возможна поставка микроскопа с 3-х мерной встроенной видеокамерой. Подробно об этом на сайте «Стоматологический микроскоп ZUMAX OMS2350 с Micro 3D Full HD камерой»

Необходимо отдельно указать, что компания ZUMAX постоянно работает над совершенствованием конструкции стоматологического микроскопа.

На рис.13 показано, как изменилась конструкция оптической головки микроскопа за последние три года.




Рис.13   Конструкция оптической головки
выпуска 2015 года (слева) и 2018 года (справа)



Стул врача для работы с микроскопом

Надо иметь ввиду, что типовой стул врача стоматолога для работы с микроскопом применять нежелательно.

Подробно об этом на странице «Стул МС-17 для стоматологического микроскопа» Стоматологический микроскоп .

Сервис

Имеется сервисный центр по гарантийному и послегарантийному ремонту микроскопа. Гарантия 1 год.

Поставка микроскопа М-2350

Микроскоп М-2350 поставляется на отечественный рынок в трех вариантах:

  • 1. М-2350 базовый вариант
  • 2. М-2350 арт.60 (поставка с 4 кв. 2018)
  • 3. М-2350 арт.80 (поставка с 4 кв. 2018)

Подробные сведения о микроскопах М-2350 арт.60 и М-2350 арт.80 на странице «Стоматологический микроскоп ZUMAX NEW арт.60 и 80» .

Микроскоп М-2350 соответствует требованиям ГОСТ PMЭК 60601-1-2010 "Изделия медицинские электрические."

На что надо обращать внимание при покупке стоматологического операционного микроскопа и как грамотно определить необходимую оптимальную комплектацию при его покупке подробно изложено на сайте «Микроскоп для стоматолога. Как выбрать необходимую модель» .

Отзывы клиентов о микроскопе М-2350 представлены в приложении 01.

Нажми! Щелкни
и приложение 01 откроется!

Приложение 01

Олег здравствуйте!Кирилл Иванов Саратов.В мае купил у Вас микроскоп М-2350 ZUMAX, а 6 июня запустил в эксплуатацию, хочу поделиться ощущениями (может что-то для Вас будет полезного...) и задать пару вопросов. Мне есть с чем сравнить, т.к. почти 7 лет смотрел в Цейс. Так вот, разницы в получаемой картинке не увидел вообще, что очень обрадовало. Микроскоп использую 90% рабочего времени, поэтому сразу понял, что оптика достойная, т.к.состояние глаз после работы, сравнимое после работы на Цейс! Светодиодное освещение нормальное, не хуже галогенного, но точно не лучше...света также маловато...Но, в целом всем доволен, тем более, что ценник адекватный! Интерфейс Мора нужен точно!Отдельное спасибо за вариобъектив, с ним совсем другая эргономика! Вопросы у меня касаются долговечности некоторых элементов, чтобы иметь возможность предвидеть проблемы. Каков срок службы шарнирных соединений пантографа (при правильной эксплуатации естественно) и стоимость расходников по их замене? Сколько в среднем по Вашим данным работает светодиодная часть, сколько стоит ее замена и сроки поставки с момента заказа? Спасибо за внимание! 21 сентября 2017г.

Как купить микроскоп М-2350 ZUMAX

Стоматологические микроскопы в различной комплектации можно купить в компании «ООО ФИРМА БСТ-3» .

Порядок приобретения оборудования приведен на странице «Как купить» .

Отгружаются микроскопы со склада в Москве во все регионы РФ.
