Прочти и только потом зажги!
Назначение и область применения
- Мини газовая горелка с пьезоподжигом портативная ручная атмосферная мод. GT 3000S с заправкой от баллончика с бутаном предназначена для выполнения работ, связанных с нагревом материалов и изделий открытым газовым пламенем с температурой до 1300°С.
- Применяется для пайки, разогрева материалов и поджига.
- Предназначена лабораторий, мастерских и индивидуального применения
- Удобна для употребления, как источника открытого высокотемпературного пламени, для бытовых нужд и в экстремальных и полевых условиях
Устройство газовой горелки GT 3000S
Устройство горелки показано на Рис.1.

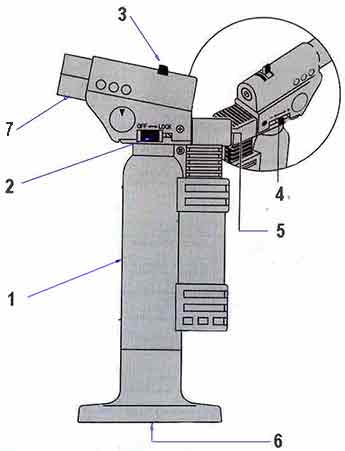

Рис.1 Устройство горелки К-10001. Корпус горелки
2. Переключатель блокировки.
3. Рычажок регулятора подачи воздуха
4. Ползунок регулировки размеров пламени
5. Кнопка триггера
6. Отверстие для заправки газом
7. Защитная крышка
Горелка состоит из корпуса (поз.1), внутри которого находится горючий газ (бутан).
В корпусной насадке расположен движковый переключатель блокировки (поз.2). Переключатель имеет два положения «LOCK» (обеспечивает поддержание горения пламени) и «OFF» (выключение горения пламени).
Горелка имеет регулятор подачи воздуха (окислителя) в горючий газ, снабженный рычажком (поз.3), и газорегулятор с ползунком (поз.4) для плавного изменения размеров пламени. Газорегулятор имеет метки (+) и ( -) .
На корпусе установлен триггер с кнопкой (поз.5). для подачи на выход горелки горючего газа и его пьезоподжога.
Через отверстие (поз.6) горелка заправляется горючим газом от баллончика с бутаном.
Защитная крышка (поз.7) защищает отверстие сопла от пыли и других загрязнений
Включение и выключение горелки
Включение и выключение горелки GT 3000S поясняется Рис.2.

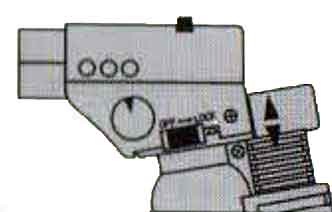

Рис.2 Включение и выключение горелки GT 3000S
- Перед включением горелки переключатель блокировки должен находится в положении «OFF».
- Нажмите кнопку триггера и в результате подачи газа к выходу горелки и его пьезподжига появится пламя.
- Если отпустить кнопку триггера пламя погаснет.
Работа переключателя блокировки
Работа переключателя блокировки горелки GT 3000S поясняется Рис.3

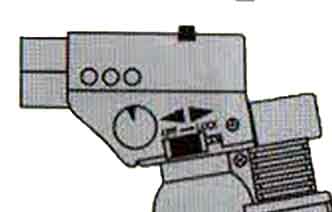

Рис.3 Работа переключателя блокировки горелки GT 3000S
- Зажгите горелку.
- Переведите движок переключателя в положение «LOCK».
- Отпустите кнопку триггера.
- Пламя не гаснет и продолжает гореть.
- Переведите движок переключателя в положение «OFF».
- Пламя погаснет из-за перекрытия подачи газа.
Как регулировать параметры пламени
Регулировка параметров пламени горелки GT 3000S поясняется Рис.4

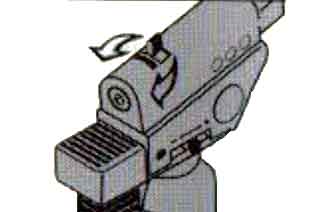

Рис.4 Регулировка параметров пламени
- Зажгите горелку.
- Переведите переключатель блокировки в положение «LOCK».
- Передвигая рычажок регулятора подачи воздуха измените вид пламени от свободного до тонкой иглы.
- При перемещении ползунка регулировки размеров пламени в направлении (+) длина факела увеличивается и наоборот.
Заправка горелки бутаном
Заправка горелки GT 3000S поясняется Рис.5.

Рис.5 Заправка горелки бутаном
- Убедитесь, что движок переключателя блокировки находится в положение «OFF». Поверните горелку отверстием для заправки газом вверх.
- Встряхните газовый баллончик с бутаном несколько раз, поверните его наконечником вниз и вставьте наконечник в отверстие газового клапана, расположенного в донной части горелки.
- Заправку производите в течение 5-10 сек. Ни в коем случае нельзя нажимать на кнопку триггера во время заправки.
- Закончите заправку. Проветрите помещение, если имеется запах газа. При этом имейте в виду, что газ бутан тяжелее воздуха и накапливается снизу от пола. Выждите 10 мин после чего можете пользоваться горелкой.
Техника безопасности
- Обязательно ознакомиться с инструкцией по эксплуатации перед первым запуском горелки.
- При хранении беречь от огня.
- Всегда помнить, что горелка содержится под давлением газа.
- Использовать газ Бутан для заправки.
- Беречь от детей.
- Не эксплуатировать горелку при окружающей температуре свыше 50 град. Цельсия.
- Не хранить с возможностью попадания на горелку прямых солнечных лучей.
- Не использовать горелку вблизи легко воспламеняющихся жидкостей и материалов.
- Не использовать горелку, имеющую внешние повреждения или частично не работающие рукоятки управления.
- Категорически запрещается вносить в горелку какие-либо технические изменения.
- Охлаждайте горелку перед тем, как ее поместить в упаковку.
Технические характеристики
- Максимальная температура... 1300 град. Цельсия
- Время непрерывной работы после заправки, мин... 25
- Количество газа для заправки, г... 8
- Размеры пламени при регулировке, мм... от 10 до 35
- Срок службы, лет не менее, лет... 5
- Пыле-влагозащищенное исполнение
- Работа на столе и в руках
- Размеры, мм
- высота...155.2
- ширина...75.5
- диаметр подставки...Ø 62
- Масса нетто...154 г
Возможные неисправности и методы их устранения
Фирма изготовитель гарантирует высокое качество изготовления горелки GT 3000S.
Все нижеуказанные неисправности относятся к нарушениям правил эксплуатации горелки в процессе ее использования и не относятся к неисправностям, связанным с дефектами конструкции горелки или отказа в работе ее отдельных частей.
Возможные неисправности горелки GT 3000S и методы их устранения
Неисправность |
возможная причина |
Устранение |
Пламя небольших размеров. | Низкая окружающая температура. | Используйте горелку при более высокой температуре. |
Корпус горелки слишком холодный из-за длительного нахождения на открытом воздухе при низкой температуре | Согрейте корпус горелки руками или прекратите работу и поместите горелку в теплое место |
Израсходовался горючий газ | Заправьте горелку газом |
Горелка не зажигается. | Загрязнилось отверстие сопла горелки | Прочистите отверстие сопла. |
Ползунок регулировки размеров пламени находится в положении (-). | Переведите ползунок регулировки размеров пламени в положении (+). |
